Especificaciones | |
| |
| Código UPC | 37332186706 |
| Tipo de UPS | En Línea |
ENTRADA | |
| Corriente especificada de entrada (Carga Máxima) | 100A (120V / 208V); 95A (120V / 208V) |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 120V / 208V Trifásico Wye; 127V / 220V Trifásico Wye |
| Descripción del Voltaje Nominal de Entrada | Wye Trifásica, 4 hilos (L1, L2, L3, N, G) |
| Tipo de conexión de entrada del UPS | Instalación Eléctrica Permanente |
| Breakers de entrada | Breaker de 125A 3 polos 240V |
| Fase de Entrada | Trifásico |
| Factor de Potencia (Entrada) | >0.99 (carga resistiva máxima) |
| THDi | <4% (carga resistiva máxima) |
SALIDA | |
| Capacidad de Salida en Volts Amperes (VA) | 30000 |
| Capacidad de salida (kVA) | 30.00 |
| Capacidad de Salida (Watts) | 30000 |
| Capacidad de salida (kW) | 30.00 |
| Detalles de Capacidad de Salida | Permite la conexión en paralelo de hasta 4 sistemas SUT30K para una capacidad máxima de 120kVA o redundancia; Soporta continuamente hasta 100% de carga, 125% de carga por hasta 10 minutos, 149% de carga por hasta 1 minuto y más 150% de carga por hasta 0.5 segundos antes de transferir al modo en derivación; El reinicio automático del inversor está disponible cuando el nivel de carga recupere el 95% o menos después de la transferencia de la carga relacionada a derivación. |
| Factor de Potencia | 1.0 |
| Factor de Cresta | 3:01 |
| Detalles del Voltaje Nominal | El voltaje de salida predeterminado de fábrica es 120V / 208V; menos de 2% de THD (carga 100% resistiva); Menos de 0.1V Máx de Desviación de CD; Menos de 2° de Desviación Máxima de Ángulo de Fase; Menos de 1% de Desviación de Desbalanceo Máxima de Voltaje |
| Compatibilidad de Frecuencia | 50Hz / 60Hz |
| Detalles de Compatibilidad de Frecuencia | Configuración de frecuencia seleccionable automáticamente |
| Regulación del Voltaje de Salida (Modo de Línea) | ±1% |
| Regulación del voltaje de salida (modo de línea económica) | ±10% |
| Regulación del voltaje de salida (modo de batería) | ±1% |
| Breakers de salida | Protección electrónica de salida de CA; Protección contra corto-circuito |
| Forma de Onda de CA de Salida (Modo de CA) | Onda Sinusoidal Pura |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 120V / 208V Trifásico Wye; 127V / 220V Trifásico Wye |
| Tomacorrientes | Instalación Eléctrica Permanente |
| Bancos de Carga Controlables Individualmente | No |
BATERÍA | |
| Autonomía a Plena Carga (min.) | 5.5 minutos (30kW) |
| Autonomía a Media Carga (min.) | 15.7 minutos (15kW) |
| Autonomía Ampliable por Batería | Soporta autonomía extendida con módulos de baterías externas opcionales |
| Autonomía Ampliable | Sí |
| Descripción del tiempo de autonomía ampliable | El contratista suministra el cableado para el módulo de baterías externas |
| Compatibilidad con módulo de baterías externas | BP288VEBP |
| Voltaje CD del sistema (VCD) | ±144V DC |
| Tasa de Recarga de Baterías (Baterías Incluidas) | 3.2 horas del 10% al 90%; Corriente ajustable de carga de la batería de 1A a 20A (7.5A predeterminado de fábrica) |
| Descripción de reemplazo de batería | Baterías reemplazables Hot-Swap |
REGULACIÓN DE VOLTAJE | |
| Descripción de la regulación de voltaje | Acondicionamiento de energía en línea de doble conversión mantiene una regulación del voltaje de salida de ±1% |
| Corrección de Sobrevoltaje | Mantiene la operación de forma continua sin usar energía de la batería durante sobrevoltajes de hasta 253V CA |
| Corrección de Bajo Voltaje | Mantiene la operación continua sin utilizar la energía de la batería durante caídas de voltaje / bajos voltajes hasta 125V (63% de carga); 166V (100% de carga) |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES | |

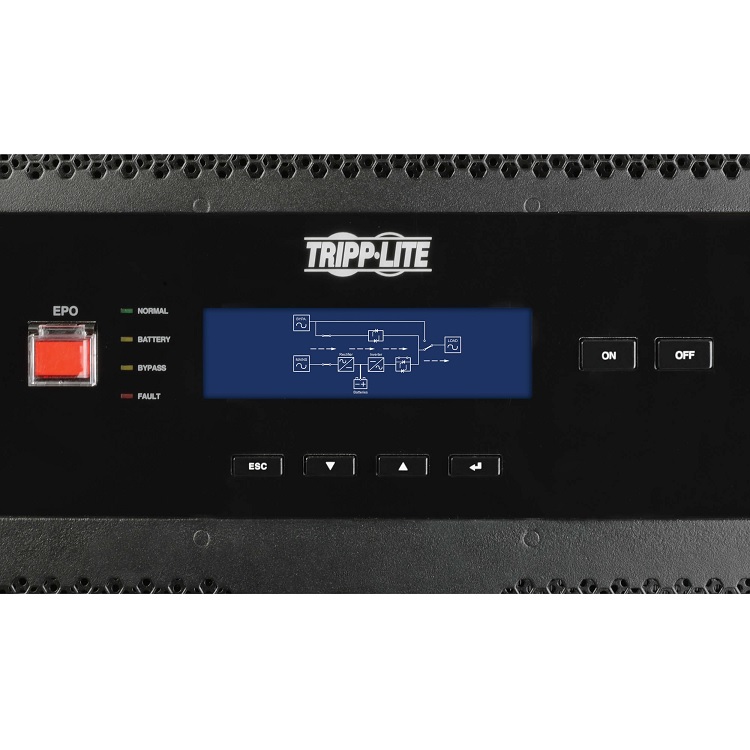

| Pantalla LCD del Panel Frontal | La pantalla LCD en el panel frontal con botones de desplazamiento y entrada ofrece la visualización del modo de operación del UPS, energía del sitio y condición del UPS y opciones de configuración de operación; La pantalla LCD informa también condiciones de alarma incluyendo cortocircuito, falla del inversor y sobre temperatura; Compatible con las opciones de idioma de inglés, francés, alemán, ruso, portugués, español, turco y polaco |
| Interruptores | El Botón “ON” enciende el sistema UPS; El Botón “OFF” apaga el sistema UPS; Los botones SELECT / ENTER ARRIBA y SELECT / ENTER ABAJO activan las opciones de selección y navegación en pantalla; El botón EPO, [Emergency Power Off], apaga la salida del UPS y desactiva la salida en Derivación |
| Operación para Cancelar la Alarma | La alarma de falla de la energía se puede silenciar utilizando el switch de cancelación de alarma |
| Alarma Acústica | Las alarmas señalan una variedad de condiciones de operación: batería baja, sobrecarga, apagado, derivación y más |
| Indicadores LED | Cuatro LEDs indican el modo de CA (Verde) y los modos de Derivación (Amarillo), Batería (Amarillo) y Falla (Rojo) |
SUPRESIÓN DE SOBRECARGA / RUIDO | |
| Supresión de Ruido EMI / RFI en CA | Sí |
| Valor nominal en joules de supresión CA | 9220 |
| Tiempo de respuesta de supresión de CA | Instantáneo |
FÍSICAS | |

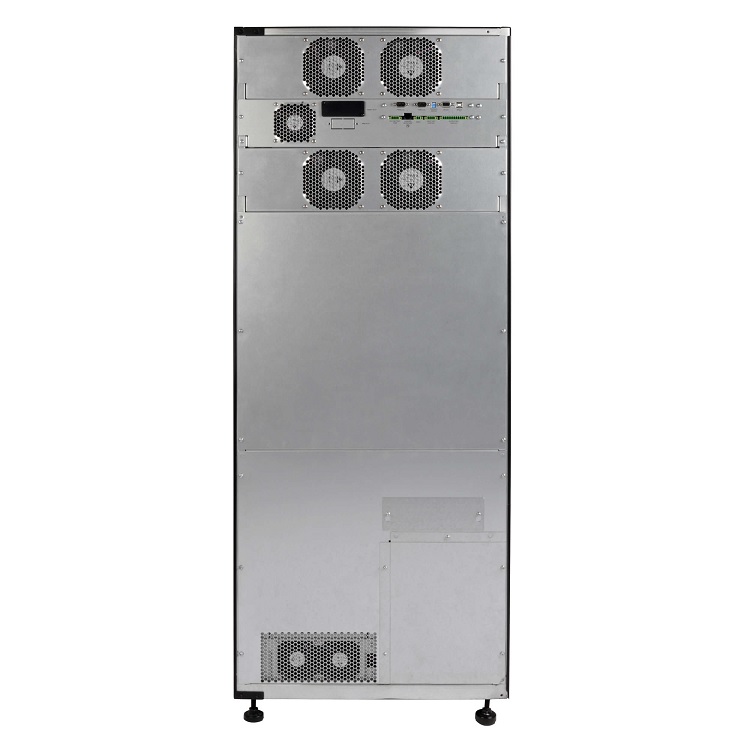

| Método de Enfriamiento | Ventiladores |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Torre |

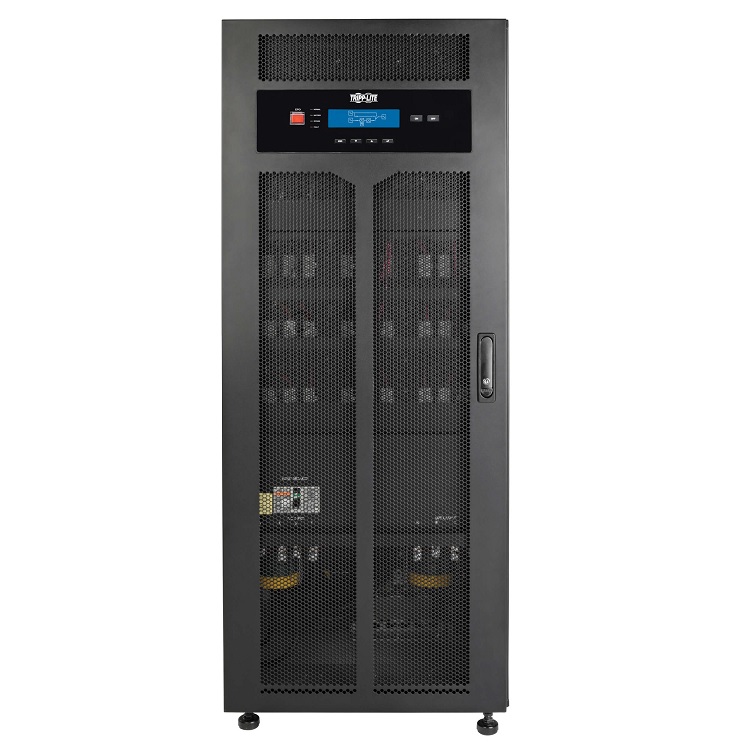

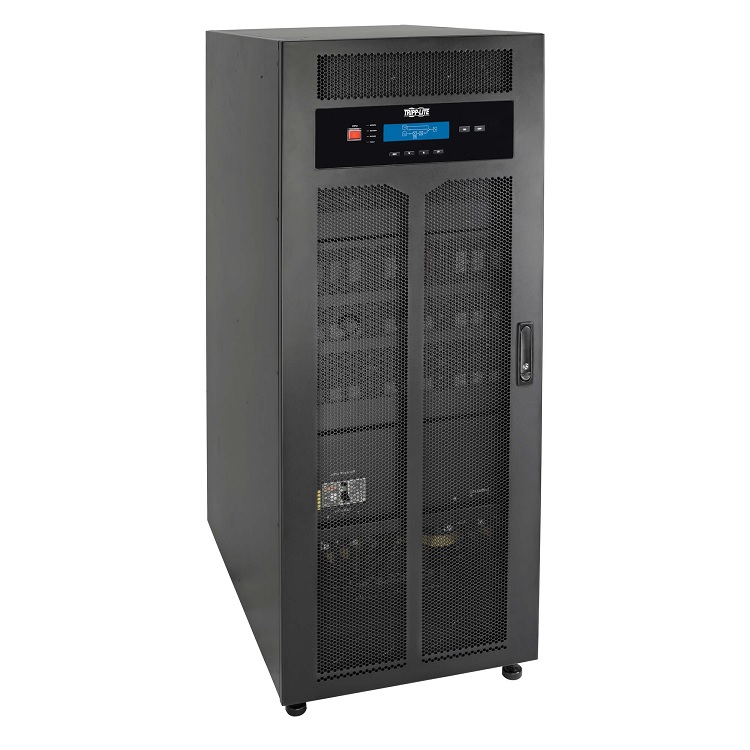

| Factor de Forma Primario | Torre |
| Profundidad del UPS Primario (mm) | 800 |
| Altura del UPS Primario (mm) | 1,349 |
| Ancho del UPS Primario (mm) | 521 |
| Dimensiones de Envió (Al x An x Pr / cm) | 156.97 x 71.88 x 100.08 |
| Peso de Envío (kg) | 459.94 |
| Material del Gabinete del UPS | Acero |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 134.87 x 52.07 x 80.01 |
| Peso del Módulo de Potencia del UPS (kg) | 364.69 |
AMBIENTALES | |
| Rango de Temperatura de Operación | 0 ºC a 40 ºC [32 ºF a 104 ºF] |
| Rango de Temperatura de Almacenamiento | -20 ºC a +40 ºC [4 ºF a 104 ºF] |
| Humedad Relativa | Hasta 95%, sin condensación |
| Modo de CA BTU / Hr. (Plena carga) | 8217 |
| Modo Económico de CA BTU / Hr. (Plena carga) | 1730 |
| Modo de Batería BTU / Hr. (Plena Carga) | 4269 |
| Clasificación de eficiencia del modo de CA (100% de carga) | 93% |
| Clasificación de eficiencia del modo económico de CA (100% de carga) | 98% |
| Altitud de Operación (pies) | De 0 m a 3048 m [0 pies a 10,000 pies], pero disminuye en 1% por cada 100 m [328 pies] arriba de 1000 m [3280 pies] |
| Ruido Audible | Menos de 65 dBA a 1 m del lado frontal |
| Elevación en Operación (m) | De 0 m a 3,000 m, pero disminuye en 1% por cada 100 m arriba de 1,000 m |
COMUNICACIONES | |
| Tarjetas de Administración de Red | SNMPWEBCARD ; WEBCARDLX ; MODBUSCARD ; RELAYIOCARD |
| Descripción del Puerto de Monitoreo de Red | El juego adicional de contactos incorporados de ENTRADA y SALIDA permiten la notificación remota de condiciones de la operación en línea, operación en modo de respaldo por batería, operación en modo de derivación, fuente de derivación anormal, falla de prueba de batería y batería baja |
| Software PowerAlert | Disponible mediante descarga gratuita desde www.tripplite.com/poweralert |
| Cable de Comunicaciones | Cables DB9 incluidos |

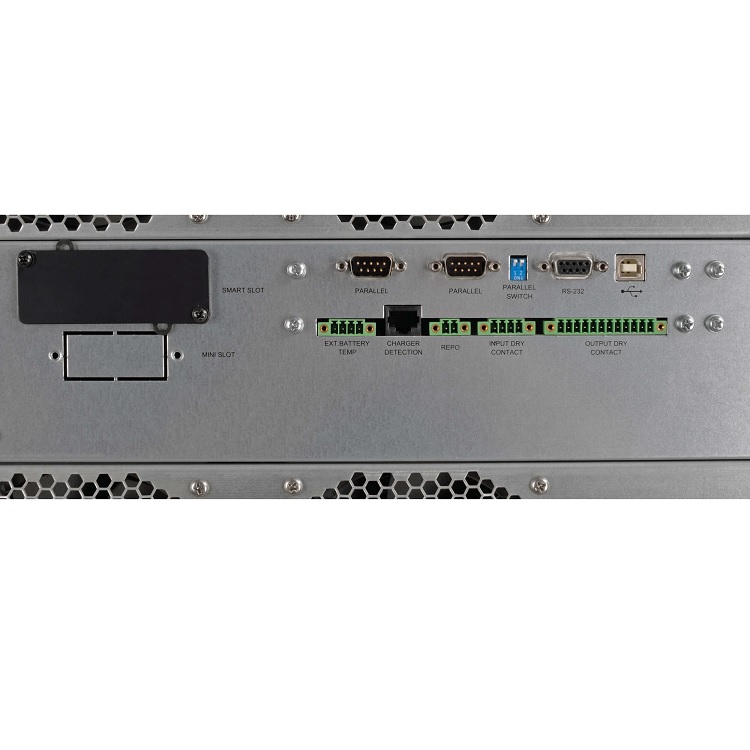

| Interfaz de Comunicaciones | Serial DB9; Ranura para interfaz SNMP / Web |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA | |
| Tiempo de Transferencia | Modo en línea: Sin tiempo de transferencia (0 ms); Modo económico: 6 ms (CA a batería), 1 ms (Batería a CA) |
| Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | Mantiene la operación continua sin utilizar la energía de la batería durante caídas de voltaje / bajos voltajes hasta 125V CA (bajo 63% de carga) / 160V CA (100% de carga). Debajo de ese punto, la salida se mantiene usando la energía de reserva de la batería |
| Transferencia de Alto Voltaje a Energía de Batería (Calibración) | Mantiene la operación de forma continua sin usar energía de la batería durante sobrevoltajes de hasta 253V CA, reduciendo la salida dentro del 1% de la nominal. Por arriba de este punto, la salida se mantiene usando la energía de reserva de la batería |
FUNCIONES ESPECIALES | |
| Poste de conexión a tierra | Sí |
| Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) | Soporta la operación de arranque en frío |
| Funciones del UPS de alta disponibilidad | Derivación automática del Inversor; Baterías Hot-Swap; Auto Probe Monitoring (requires WEBCARDLX); Zero transfer time; On-Line/Double-Conversion |
| Características de Ahorro de Energía Ecológico | Operación de modo económico de alta eficiencia; Horas diarias programables para operación en modo económico |
ESTÁNDARES Y COMPATIBILIDAD | |
| Certificaciones del UPS | Cumple con FCC Parte 15 Categoría A (EMI); Probado para CSA (Canadá); Probado para NOM (México); Probado para UL1778 (EE UU) |
| Detalles de la Certificación | IEC 61000-4-2 (Descarga Electrostática) Contacto: 8KV, Aire: 15K; IEC 61000-4-3 (Campos Electromagnéticos de Radio-Frecuencia) Intensidad de campo 10V/m; IEC 61000-4-4 (Oleadas / Sobretensión Transitoria) Puerto de Alimentación de Energía: 4KV 2.5KHz; IEC 61000-4-5 (Sobretensiones) Puerto de Entrada: Onda de Combinación 4KV 1.2 / 50s |
GARANTIA | |
| Periodo de Garantía del Producto (Internacional) | Garantía limitada por 2 años |
