Especificaciones | |
| |
| Código UPC | 37332125972 |
| Tipo de UPS | En Línea |
ENTRADA | |
| Corriente especificada de entrada (Carga Máxima) | 12A |
| Voltaje(s) Nominal(es) de Entrada Soportado(s) | 120V CA |
| Tipo de conexión de entrada del UPS | 5-15P |
| Breakers de entrada | 20A |
| Longitud del cable de alimentación del UPS (pies) | 10 |
| Longitud del Cable de Alimentación del UPS (m) | 3.1 |
| Servicio Eléctrico Recomendado | 15A 120V |
| Fase de Entrada | Monofásico |
| Frecuencia de Entrada | 50/60Hz +/-5% |
SALIDA | |
| Capacidad de Salida en Volts Amperes (VA) | 1500 |
| Capacidad de salida (kVA) | 1.5 |
| Capacidad de Salida (Watts) | 1200 |
| Capacidad de salida (kW) | 1.2 |
| Detalles de Capacidad de Salida | CAPACIDAD DE SOBRECARGA: Admite la operación del inversor de hasta 105% de carga continua, 125% de carga por 3 minutos; 150% de carga 30 segundos y >150% de carga por 0.5 segundos antes de conmutar a DERIVACIÓN (cuando el voltaje y frecuencia de entrada a la derivación estén DENTRO de los límites de la derivación) o a APAGAR (cuando el voltaje y frecuencia de entrada en la derivación estén FUERA de los límites de la derivación) |
| Factor de Potencia | 0.8 |
| Factor de Cresta | 3:01:00 |
| Detalles del Voltaje Nominal | 120V predeterminado |
| Compatibilidad de Frecuencia | 50Hz / 60Hz |
| Detalles de Compatibilidad de Frecuencia | La frecuencia de salida coincide con la nominal de entrada durante el arranque, pasa a 60 Hz por defecto durante el arranque en frío. |
| Regulación del Voltaje de Salida (Modo de Línea) | +/- 2% |
| Regulación del voltaje de salida (modo de línea económica) | +/- 10% |
| Regulación del voltaje de salida (modo de batería) | +/- 2% |
| Tomacorrientes con Administración de Carga | Dos bancos de carga conmutables %-15R (banco 1: dos tomacorrientes, banco 2: 4 tomacorrientes) |
| Forma de Onda de CA de Salida (Modo de CA) | Onda sinusoidal |
| Forma de onda de CA de salida (Modo en Batería) | Onda Sinusoidal Pura |
| Voltaje(s) Nominal(es) de Salida Soportado(s) | 120V |

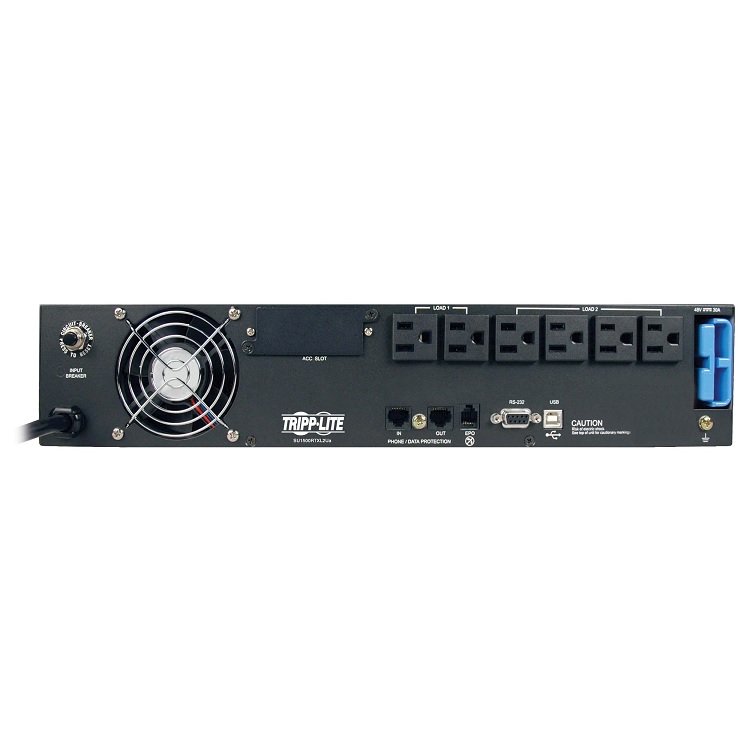

| Tomacorrientes | (6) 5-15R |
| Bancos de Carga Controlables Individualmente | Sí |
BATERÍA | |
| Tipo de Batería | Plomo Ácido Regulada por Válvula [VRLA] |
| Autonomía a Plena Carga (min.) | 5 min. (1200w) |
| Autonomía a Media Carga (min.) | 14 min. (600w) |
| Autonomía Ampliable por Batería | Se puede expandir el tiempo de autonomía de la batería con módulos de baterías externas opcionales |
| Autonomía Ampliable | Sí |
| Compatibilidad con módulo de baterías externas | BP48V24-2U (límite 1); BP48V60RT-3U (compatible con múltiples módulos); BP48V27-2US (compatible con múltiples módulos) |
| Voltaje CD del sistema (VCD) | 48 |
| Tasa de Recarga de Baterías (Baterías Incluidas) | Menos de 6 horas del 10% al 80% (típico, descarga de carga plena) |
| Acceso a la Batería | Puerta de acceso a la batería en el panel frontal |
| Cartucho de Baterías Internas de Reemplazo para UPS | RBC94-2U |
| Descripción de reemplazo de batería | Baterías que se pueden cambiar en operación y reemplazables por el usuario |
REGULACIÓN DE VOLTAJE | |
| Descripción de la regulación de voltaje | Acondicionamiento de la energía de doble conversión, en línea |
| Corrección de Sobrevoltaje | Regulación de tensión de salida del 2% durante sobrevoltajes a 150 |
| Corrección de Bajo Voltaje | Regulación del 2% de la tensión de salida durante baja tensión hasta 80V. |
| Corrección de bajo voltaje severo | Regulación del voltaje de salida del 2% durante baja tensión de hasta 65 (únicamente bajo 70% de carga) |
INTERFAZ DE USUARIO, ALERTAS Y CONTROLES | |
| Interruptores | Incluye 2 interruptores - en el panel frontal; un interruptor principal de encendido y apagado y otro de doble funcion: boton para "cancelar alarma"/"autotest" |
| Operación para Cancelar la Alarma | La alarma de falla del suministro eléctrico se puede silenciar utilizando el interruptor de cancelación de alarma; una vez silenciada, la alarma volverá a emitir sonido para indicar el estado de batería baja |
| Alarma Acústica | La alarma sonora indica el arranque del UPS, fallas del suministro eléctrico, sobrecarga, batería baja, fallas del UPS y condiciones de apagado |

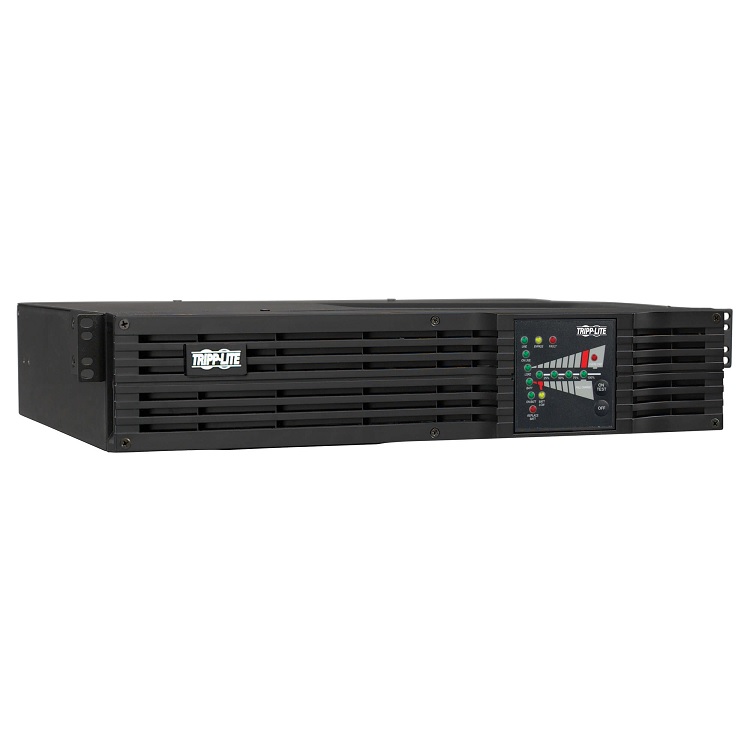

| Indicadores LED | 14 LEDs indican alimentación de línea, modo en línea, modo económico/derivación, a batería, sobrecarga, batería baja, reemplazar batería y falla; el medidor de 4 LEDs muestra los niveles de carga y de carga de batería; el panel de LEDs gira para su visualización en formatos en rack y torre. |
SUPRESIÓN DE SOBRECARGA / RUIDO | |
| Valor nominal en joules de supresión CA del UPS | 600 |
| Tiempo de respuesta de supresión de CA del UPS | Instantáneo |
| Supresión en la Línea de Datos del UPS | Protección de 1 línea telefónica / DSL (1 entrada / 1 salida); 10/100Base T Ethernet |
| Supresión de Ruido EMI / RFI en CA | Sí |
FÍSICAS | |
| Método de Enfriamiento | Ventilador |
| Descripción de los accesorios de instalación incluidos | El soporte de instalación 4POSTRAILKIT incluido permite la instalación en racks de 4 postes de 521 a 914 mm [20.5" a 36"] |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Instalación en rack de 4 postes de 19 |
| Los Factores de Forma de Instalación Son Soportados con los Accesorios Opcionales | Instalación en rack de 2 postes ( 2POSTRMKITWM ); Instalación en rack de 2-4 postes con riel frontal ( UPSHDEARKIT ); 4 post rackmount short-depth ( 4POSTRAILKITWM ); Torre ( 2-9USTAND ); Instalación en pared ( 2POSTRMKITWM ) |
| Profundidad Mínima Requerida del Rack con Módulo de Baterías Externas (cm) | 66 |
| Profundidad Mínima Requerida del Rack con Módulo de Baterías Externas (pulgadas) | 26 |
| Profundidad Mínima Requerida del Rack sin Módulo de Baterías Externas (cm) | 56 |
| Profundidad Mínima Requerida del Rack sin Módulo de Baterías Externas (pulgadas) | 22 |
| Notas Sobre los Accesorios de Instalación Opcionales | El 2-9USTAND opcional permite la colocación del UPS en posición de torre vertical; el 2POSTRMKITWM opcional permite instalación en pared e instalación en rack de 2 postes; el 4POSTRAILKITWM permite la instalación en racks de 4 postes de profundidad pequeña de 368 a 597mm [14.5" a 23.5"]; UPSHDEARKIT permite la instalación en racks de 2 o 4 postes utilizando solo los rieles verticales frontales sin soporte posterior |
| Factor de Forma Primario | Para instalación en rack |
| Profundidad del UPS Primario (mm) | 483 |
| Altura del UPS Primario (mm) | 89 |
| Ancho del UPS Primario (mm) | 445 |
| Altura del Rack | 2U |
| Dimensiones de Envió (Al x An x Pr / cm) | 23.37 x 59.44 x 49.53 |
| Peso de Envío (kg) | 27.94 |
| Material del Gabinete del UPS | Acero |
| Dimensiones del Módulo de Potencia del UPS (Al x An x Pr / cm) | 8.89 x 44.45 x 48.26 |
| Peso del Módulo de Potencia del UPS (kg) | 20.00 |
AMBIENTALES | |
| Rango de Temperatura de Operación | +32 ºF a +104 ºF / 0 ºC a +40 ºC. |
| Rango de Temperatura de Almacenamiento | +5 ºF a +122 ºF / -15 ºC a +50 ºC. |
| Humedad Relativa | 0 a 95%, sin condensación. |
| Modo de CA BTU / Hr. (Plena carga) | 612 |
| Modo Económico de CA BTU / Hr. (Plena carga) | 216 |
| Modo de Batería BTU / Hr. (Plena Carga) | 667 |
| Clasificación de eficiencia del modo económico de CA (100% de carga) | 95% |
COMUNICACIONES | |
| Tarjetas de Administración de Red | SNMPWEBCARD ; TLNETCARD ; WEBCARDLX ; MODBUSCARD ; RELAYIOCARD |
| Descripción del Puerto de Monitoreo de Red | Permite monitoreo detallado de las condiciones de energía del UPS y el sitio; El puerto DB9 permite comunicaciones RS232 y de cierre de contactos; La opción de configuración en modo económico está disponible usando el Programa PowerAlert y una conexión de cable serial DB9 O mediante opciones de Tarjetas para Administración de Red selectas |
| Software PowerAlert | Para monitoreo local mediante los puertos de comunicación del UPS incorporados, descargue el programa PowerAlert Local en http://www.tripplite.com/poweralert |
| Cable de Comunicaciones | Cableado USB y DB9 serial incluido |
| Compatibilidad con WatchDog | Soporta la aplicación Watchdog, las opciones de reinicio mediante OS o apagado y encendido para aplicaciones remotas |

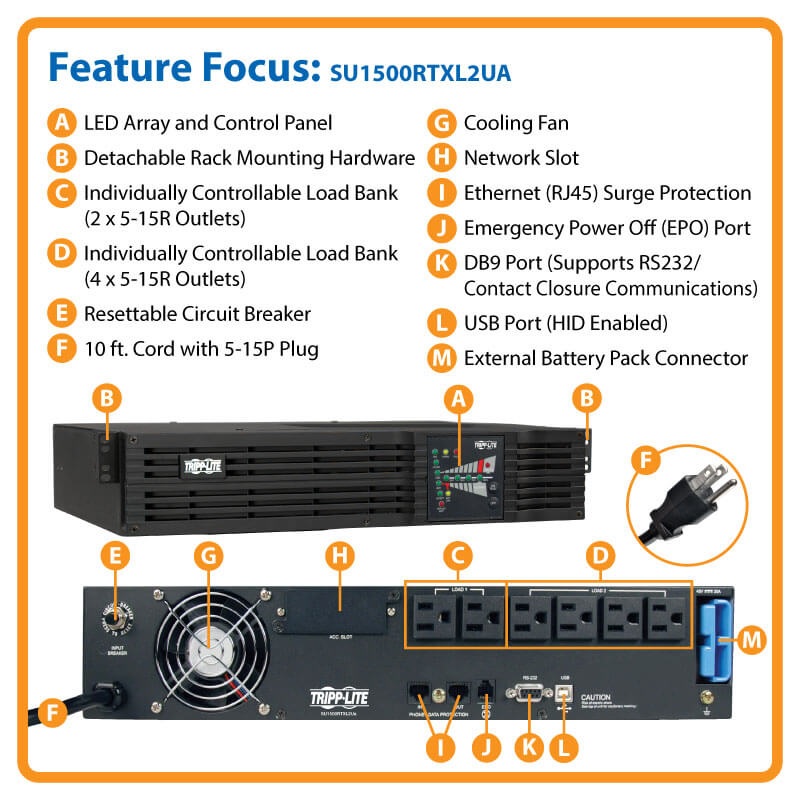

| Interfaz de Comunicaciones | Cierre de contactos; Serial DB9; EPO (apagado de emergencia) [Emergency Power Off]; Ranura para interfaz SNMP / Web; USB (compatible con HID) |
TIEMPO DE TRANSFERENCIA LÍNEA / BATERÍA | |
| Tiempo de Transferencia | Sin tiempo de transferencia (0 ms.) en modo en línea, de conversión doble. |
| Transferencia de Bajo Voltaje a Energía de Batería (Calibración) | 80V (carga al 100%), 65V (carga menor de 70%) |
| Transferencia de Alto Voltaje a Energía de Batería (Calibración) | 150 |
FUNCIONES ESPECIALES | |
| Arranque en Frío (Arranque en Modo de Batería Durante una Falla del Suministro Eléctrico) | Soporta el funcionamiento con arranque en frío. |
| Funciones del UPS de alta disponibilidad | Auto Probe Monitoring and Reboot (requires WEBCARDLX); Derivación automática del Inversor; Expandable battery backup; Baterías Hot-Swap; On-Line/Double-Conversion; Remote management; Sine wave output; Zero transfer time |
| Características de Ahorro de Energía Ecológico | Operación de modo económico de alta eficiencia; Bancos de carga controlables individualmente; Horas diarias programables para operación en modo económico |
ESTÁNDARES Y COMPATIBILIDAD | |
| Certificaciones del UPS | Probado para UL1778 (EE UU); Probado para CSA (Canadá); Probado para NOM (México); Cumple con FCC Parte 15 Categoría A (EMI) |
GARANTIA | |
| Periodo de Garantía del Producto (A Nivel Mundial) | Garantía limitada por 2 años |
